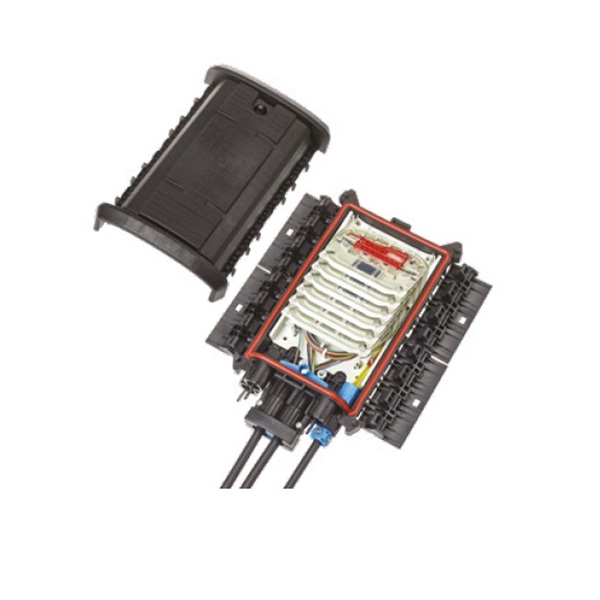

Der Organizer der BPEO Größe 1 kann bei Nutzung herkömmlicher (Micro-Structure) Kabel mit bis zu 12 Spleißkassetten bestückt werden. Alternativ und bei Verwendung von Bündeladerkabeln reduziert sich die Kapazität auf 8 Spleißkassetten.
Die maximale Kapazität des Organizers liegt bei 72 Fibrlok™ mechanischen Spleißen oder 144 Fusions-Spleißen (Warmschrumpfschutz) in jeweils 12 Kassetten.

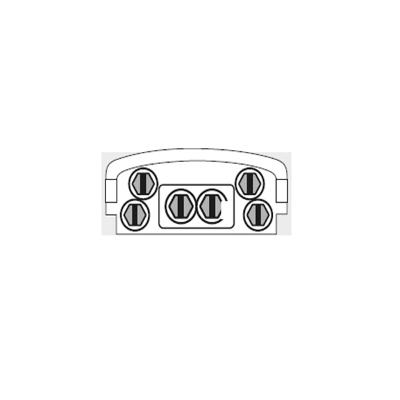

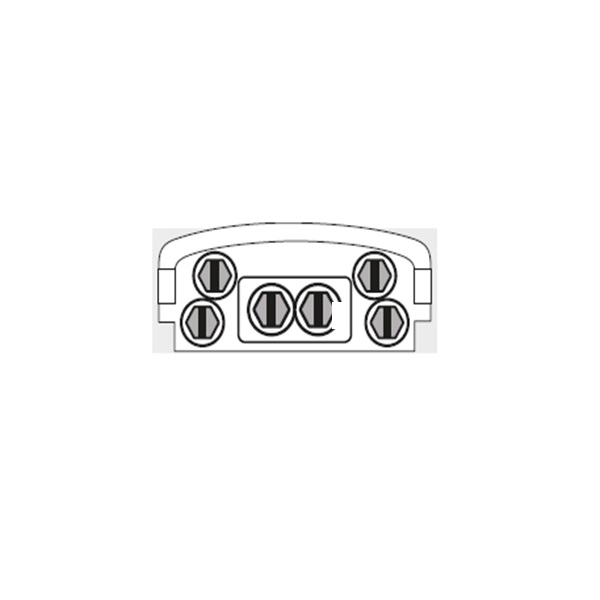

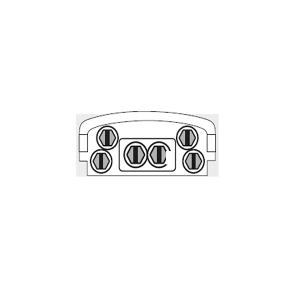

EDP (End-Verteiler-Punkt) – Zwei mögliche Konfigurationen
• 1 Doppel Kabeleinführung für Double ECAM D20 und 4 Einfach Kabeleinführungen für Single ECAM S12 oder 1 Doppel Kabeleinführung für 2 Single ECAM S12 und 4 Einfach Kabeleinführungen für Single ECAM S12
Standard Muffen werden geliefert mit:
• Muff enkörper mit Verriegelung und Deckel inklusive Ventil
• Blindstopfen für alle Einfach- und Doppel-Kabeleinführungen
• Dem Glasfaser-Management-Organizer, montiert, ohne Spleißkassetten
• Zubehör zur Fixierung und der Rangierung von Micro-Structure oder Bündeladern und der
250 μm Glasfasern, die unterhalb des Organizers abgelegt werden können
• Faserbrücke zur Führung von individuellen oder ungenutzten Fasern in eine andere Kassette des Organizers.
Zusätzlich und separat sind zu bestellen:
• Spleißkassetten, passend zum genutzten Spleißverfahren und Spleißschutztyp

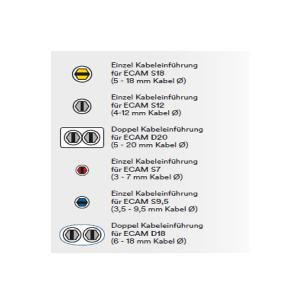

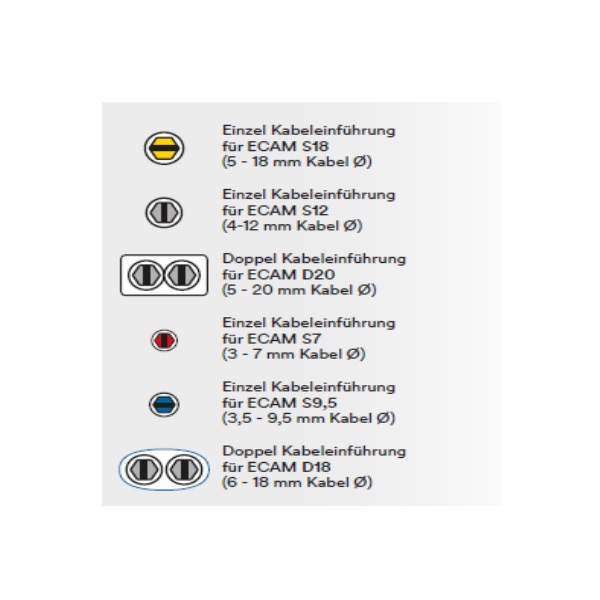

• ECAM Kabeleinführungen entsprechend der Anzahl und Durchmesser der zu installierenden Kabel
• Wand- oder Mastmontage-Halterungen
N501489A BPE/O-1 EVOL EDP 12 PAS
