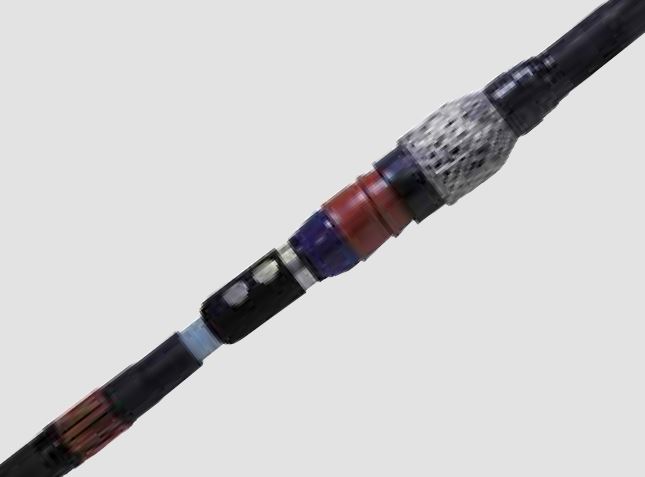

CHMSV 24kV Warmschrumpf
1 Leiter Verbindungsmuffe
ohne Verbinder - für Pressverbinder geeignet
Hybrid-Verbindungsmuffen CHM eignen sich für alle 1-Leiter-Kunststoffkabel (PVC, PE, VPE, EPR). Sie ermöglichen das Verbinden von Kabeln verschiedener Querschnitte und Leitermaterialien auch bei unterschiedlichen Kabelkonstruktionen hinsichtlich Leitschicht (graphitiert, abzieh- oder abschälbar) und Schirmgestaltung (Kupferdraht- oder Bandschirm).
Eigenschaften:
• Sichere Feldsteuerung durch dauerelastische Silikon-Feldsteuerelemente
• Sowohl für Cu- als auch für AI-Leiter
• Für alle Kabel mit Kupferdraht- oder Bandschirm
• Großer Leitungs- und Kabelquerschnittsbereich
• Schnelle, einfache und sichere Montage• Sofort betriebsbereit
Anwendung/Eignung:
• Innenraum
• Freiluft
• Erdreich
• Wasser
• Installationskanäle
• Leerrohre
Spannungsebene
• U0/U (Um) 6/10 (12) kV - 19/33 (36) kV
Hinweis
• Für Kabel mit Um = 7,2 kV sind Muffen der Reihe Um = 12 kV zu verwenden. Zu prüfen ist der min. Durchmesser über der Aderisolierung.
Prüfnormen
• CENELEC HD 629.1 (DIN VDE 0278, Teil 629-1)
Lagerzeit/Haltbarkeit
• Unbegrenzt lagerfähit
| Inhalt des Paketes | |
|---|---|
| Set à 1 Stück | check |
| Verbinder | check |
| Installationstechnik | |
| Warmschrumpf | check |
* Sämtliche Angaben ohne Gewähr. Technische Änderungen und Lieferumfang vorbehalten.
